Bog BOS: Сервер доступа Cisco 25xx

В качестве серверов доступа у нас используются 4 маршрутизатора CISCO Access Server 2511 в одинаковой конфигурации (один используется как терминальный сервер для White Bear BBS, 3 штуки для выхода модемных пользователей в Internet с использованием PPP и PAP), в качестве внешнего маршрутизатора - Cisco 2509. Отличаются они только количеством терминальных линий и куплены в одно время и в одном месте:

• 1 Ethernet/IEEE 802.3 interface (AUI, 10 Mbps)
• 2 Serial network interfaces
• 16 terminal lines
• 32KB NVRAM, в которой хранятся параметры настройки
• 4096K bytes of processor board System flash для хранения операционной системы IOS, версия IOS 11.2 требует не менее 8 MB (которые и были в конце концов установлены от Kingstone), версия 12.1 - не менее 16 MB (набор возможностей is), про борьбу нового flash и старого загрузчика можно прочитать здесь
• cisco 2500 (68030-20Mhz) processor (revision D)
• 4092K/2048K bytes of memory (4MB SIMM, 72pin с четностью, 70 ns). Памяти, входящей в стандартный комплект поставки (2МБ на плате) хватает только на telnet и ppp без использования tacacs, так что пришлось докупить (купили несколько разных SIMM на пробу и все заработали, это обошлось в 10 раз(!) дешевле фирменной памяти)
• IOS (tm) 3000 Software (IGS-I-L), Version 11.0(1), RELEASE SOFTWARE (fc2) - версия только IP
• ROM: System Bootstrap, Version 4.14(9.1), SOFTWARE

Интерфейсы

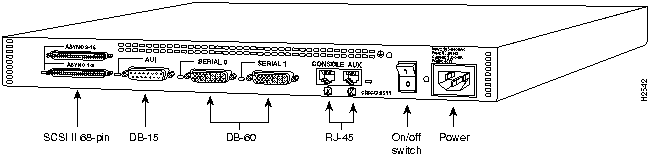

На рисунке вверху изображена задняя панель 2511. Слева направо:

• Async 9-16 и Async 1-8 (SCSI-2 внешний 68-pin плотный разъем ) - подключение асинхронных последовательных устройств - специальный кабель: 68-pin SCSI -> 8 штук RJ-45, а на RJ-45 надевается адаптер RJ-45 -> DB-25 (адаптеры бывают двух типов: для терминалов и для модемов)


  8-pin RJ-45 (DTE)

  Pin	Signal	Direction
  1	CTS	Input
  2	DSR/DCD	Input
  3	RXD	Input
  4	RXD/GND
  5	TXD/GND
  6	TXD	Output
  7	DTR	Output
  8	RTS	Output

• AUI DB-15 - подключение отвода AUI для толстого Ethernet (10Base-5) или сюда можно надеть трансивер 10Base-2 или 10Base-T;
• Serial 0 и Serial 1 (DB-60) - подключение синхронных последовательных устройств
  используется переходник для V.35: DB-60 -> какая-то хитрая бестия на 34-pin, далее еще переходник к синхронному модему. Могут быть и другие варианты: EIA-530, EIA-232, EIA-449, X-21.
• Console (RJ-45) - подключение управляющего терминала:
  асинхронный последовательный порт (DCE!), есть переходник RJ-45 -> DB-25
  т.к. терминалов у меня нет, то я соединяю консольный порт одной киски со вспомогательным портом другой и заходя обратным телнетом на этот порт и имею "консоль" (заметьте, что аппаратной синхронизации нет!)


  Console port (DTE!)

  Pin	Signal	I/O
  1
  2	DTR	Output
  3	TXD	Output
  4	GND
  5	GND
  6	RXD	Input
  7	DSR	Input
  8

• AUX (RJ-45) - подключение дополнительного терминала или модема:
  асинхронный последовательный порт (DTE!), есть переходник RJ-45 -> DB-25


  Auxillary port

  Pin	Signal	I/O
  1	RTS	Output
  2	DTR	Output
  3	TXD	Output
  4	GND
  5	GND
  6	RXD	Input
  7	DSR	Input
  8	CTS	Input

Блок питания

Используется блок питания от XT, мощностью 40 Ватт. Можно использовать разъем P8 от блока питания AT, с переставленными проводами:

• синий, -12V
• черный, земля
• красный, +5V
• красный, +5V
• черный, земля
• желтый, +12V

Настройка

Книжки по настройке IOS занимают две книжных полки. Краткое и устаревшее описание можно посмотреть на моем сайте.
