Bog BOS: ipchains: фильтрация пакетов в Linux: принципы работы, установка и настройка

ipchains предоставляет встроенные в ядро Linux 2.2 средства фильтрации пакетов и программы (ipchains, ipchains-save, ipchains-restore) управления ими. Может быть использован для организации сетевого экрана (брандмауэра, firewall) класса фильтрации пакетов или усиления защиты сервера.

Необходимо иметь ядро 2.1.102 или более новое, при генерации которого включены FIREWALL и IP_FIREWALL (появляются /proc/net/ip_fwchains и /proc/net/ip_fwnames). Настойчиво рекомендуется дефрагментировать все пакеты (/proc/sys/net/ipv4/ip_always_defrag или IP_ALWAYS_DEFRAG, в зависимости от версии ядра).

Каждый проверяемый IP-пакет проходит по цепочке ("сквозь строй") правил, определяющих, что с ним делать. Правило состоит из шаблона и действия. Каждая цепочка имеет действие по умолчанию. Задействованы цепочки с именами:

• input - обрабатываются пакеты, приходящие снаружи, в том числе и передаваемые дальше, после этого производится проверка на необходимость демаскарадинга (результат передаётся в цепочку output), затем принимается решение о необходимости маршрутизации
• forward - обрабатываются пакеты, чьи исходные и конечные адреса лежат снаружи, в т.ч. посланные изнутри на локальный интерфейс
• output - обрабатываются пакеты, уходящие наружу (в т.ч. после маршрутизации и преобразования адресов)
• определенные пользователем - используются в качестве подпрограмм, есть отлов циклов, имя не длинее 8 символов

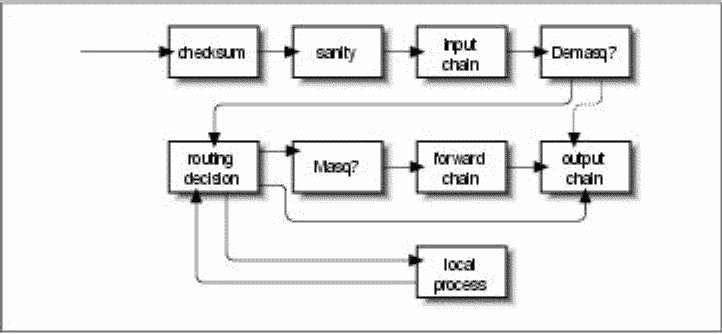

Общая схема обработки пакетов (взята из NAG2):

Действия (действие в недопустимом месте эквивалентно DENY):

• ACCEPT - пропустить пакет;
• REJECT - отвергнуть, послав ICMP Host Unreachable (если пакет не ICMP);
• DENY - выбросить молча;
• MASQ - только для цепочки forward - подменить адрес отправителя на свой, номер порта на случайновыбранный и запомнить в таблицах ядра, чтобы обратный пакет преобразовывался автоматически;
• REDIRECT - только для цепочки input, TCP или UDP - несмотря на то, что пакет чужой, послать его локальному процессу на указанный порт;
• имя пользовательской цепочки - переход на подпрограмму;
• RETURN - конец цепочки (как бы возврат из пользовательской цепочки-подпрограммы);
• пусто - только увеличить счетчики байтов и пакетов и перейти к следующему правилу в цепочке, счетчики - 64-битные.

Управление цепочками производится с помощью программ ipchains, ipchains-save (сохранение текущей конфигурации на stdout), ipchains-restore (чтение сохраненной ранее конфигурации с stdin). После загрузки определены цепочки input (ACCEPT), output (ACCEPT), forward (ACCEPT). Основные опции ipchains:

• -N имя-цепочки (создать цепочку)
• -X имя-цепочки (удалить пустую цепочку, на которую нет ссылок)
• -L [ -v ] [имя-цепочки] (показать список правил и счетчики)
• -A имя-цепочки правило (добавить правило к цепочке)
• -D имя-цепочки номер (удалить правило с указанным номером, нумерация с 1)
• -D имя-цепочки правило (удалить правило по текстуальному совпадению)
• -F имя-цепочки (удалить все правила из цепочки)
• -I имя-цепочки номер правило (вставить правило в цепочку перед правилом с указанным номером, нумерация с 1)
• -R имя-цепочки номер правило (заменить)
• -M -L (показать текущие маскарадные соединения)
• -M -S tcp tcpfin udp (установить соответствующие timeout в секундах)
• -h icmp (выдать список ICMP имен)
• -Z имя-цепочки (обнулить счетчики)
• -C имя-цепочки пакет (тестировать прохождение пакета)
• -P имя-цепочки действие (изменить действие по умолчанию)

Шаблон правила может включать (если в качестве адреса хоста указывается имя, соответствующее нескольким адресам, то добавляется соответствующее количество правил; восклицательный знак инвертирует шаблон):

• --proto | -p [!] протокол (tcp/udp/icmp/all)
• --bidirectional | -b (добавляется два правила: прямое и обратное)
• --source | -s | --src [!] address[/mask] [!] [port[:port]] (маска может быть записана как в виде 4-х десятичных чисел через точку, так и в виде одного числа)
• --source-port [!] [port[:port]]
• --destination | -d | --dst [!] address[/mask] [!] [port[:port]]
• --destination-port [!] [port[:port]]
• --icmp-type [!] имя
• --interface  | -i [!] имя[+] (ppp0, lo, eth0; + - соответствует любой подстроке)
• --jump | -j действие [port](номер порта для REDIRECT)
• --mark | -m [+-]число (пометить пакет для QoS)
• --log | -l (запись о пакете в журнал)
• --numeric | -n (выводить адреса и порты в числовом виде)
• --output | -o [maxsize] (вывести пакет на устройство netlink)
• -v (повысить болтливость)
• [!] --fragment | -f (только для последующих кусков фрагментированных пакетов)
• [!] --syn | -y (имеет смысл только для TCP: только пакеты с установленным флагом SYN, отрицание означает установленный флаг ACK)
• --TOS | -t andmask xormask (управление битами TOS - type of service)

В RH 6.2 появился сервис ipchains (управляемый обычным chkconfig) в /etc/rc.d/init.d с функциями:

• start (настройки берутся из /etc/sysconfig/ipchains - делаются либо с помощью функции save, либо ipchains-save)
• stop
• restart
• status
• save (сохранить текущие настройки в /etc/sysconfig/ipchains)
• panic (полная блокировка в случае атаки)

Пример с использованием /etc/sysconfig/ipchains (в RH6.2 допускаются комментарии):

:input ACCEPT
:forward ACCEPT
:output ACCEPT
# доступ к HTTP-серверу (если есть)
-A input -s 0.0.0.0/0.0.0.0 -d 127.0.0.1/255.255.255.255 80:80 -i lo -p 6 -j ACCEPT -l
-A input -s 0.0.0.0/0.0.0.0 -d 127.0.0.1/255.255.255.255 80:80 -p 6 -j DENY -l
-A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 80:80 -p 6 -j ACCEPT
# поддержка transparent proxy
-A input -s 0.0.0.0/0.0.0.0 -d 0.0.0.0/0.0.0.0 80:80 -p 6 -j REDIRECT 3128
-A input -s сосед/255.255.255.255 -d наш-адрес/255.255.255.255 3130:3130 -p 17 -j ACCEPT
-A input -s клиенты-proxy -d наш-адрес/255.255.255.255 3128:3128 -p 6 -j ACCEPT
# NTP from LAN and dialup
-A input -s сервера-NTP 123:123 -d наш-адрес/255.255.255.255 123:123 -p 17 -j ACCEPT
# syslog from LAN
-A input -s откуда-беррем-syslog -d наш-адрес/255.255.255.255 514:514 -p 17 -j ACCEPT
# FTP from anywhere
-A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 21:21 -p 6 -j ACCEPT
-A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 20:20 -p 6 -j ACCEPT
# пропуск FTP passive mode (д.б. согласован с passive ports в ftpaccess)
-A input --syn -s 0.0.0.0/0.0.0.0 -d 195.161.72.12/255.255.255.255 начало:конец -p 6 -j ACCEPT
# DNS
# -A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 53:53 -p 6 -j ACCEPT
# -A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 53:53 -p 17 -j ACCEPT
# на адресах выше 32k только клиенты (кроме ftpd в пассивном режиме, ниже вообще ничего), заодно борьба с gnome
-A input --syn -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 32768:65535 -p 6 -j DENY
-A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 32768:65535 -p 17 -j ACCEPT
-A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 32768:65535 -p 6 -j ACCEPT
# ICMP
-A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 -p 1 -j ACCEPT
# все остальное - запретить (DENY or REJECT ?)
-A input -s 0.0.0.0/0.0.0.0 -d наш-адрес/255.255.255.255 -j DENY -l
-A forward -s 0.0.0.0/0.0.0.0 -d 0.0.0.0/0.0.0.0 -l

• IPCHAINS-HOWTO
• ipchains.8, ipfw.4, ipchains-save.8, ipchains-restore.8
• сайт разработчика
• Роберт Л. Зиглер. Брандмауэры в Linux. Издательский дом "Вильямс", 2000
